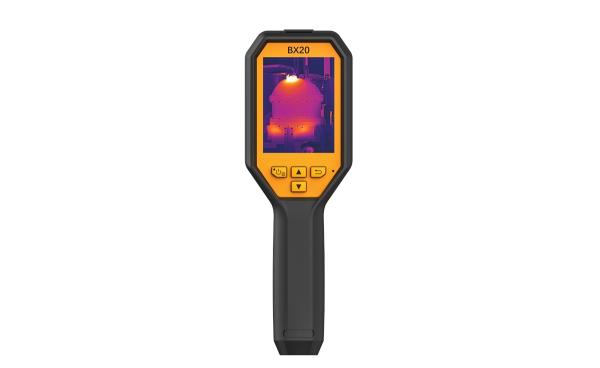

BX20 Wärmebildkamera
ATEX IECEx zertifizierte Wärmebildkamera.
Optimal für CRBN Einsätze.
256x192 Pixel -20° bis 550°C, 25Hz, 40mK 3,2"
Display, 2MP Digitalbild
Die BX20 ist für einfache und schnelle Temperaturmessungen in den Bereichen elektrische, mechanische oder auch Bau - Anwendungen konzipiert.
Mit einer Auflösung von 256 x 192 Pixeln und einer 2 MP visuellen Kamera ausgestattet.
Die Messbereiche erstrecken sich von -20°C und 550°C und wechseln automatisch je nach angezeigter Objekttemperatur.
Eine Bildüberlagerungsfunktion (IR und vis Bild) erzeugt eine hohe Detailerkennbarkeit und mit dem integrierten WLAN können Sie die Bilder live auf Ihrem Handy anschauen, abspeichern oder aber auch übertragen und weiterleiten.
Hauptmerkmale
- Wärmebildauflösung: 256 x 192 (49.152 Pixel)
- NETD : < 40 mK (@ 25 °C,F#=1.0)
- Temperatur-Messbereich: -20°C bis 550°C
- Messgenauigkeit: Max (±2°C, ±2% des Anzeigewerts)-
- Voreinstellungen für Messungen (Presets): Mitte, Hot-Spot, Cold-Spot, voreingestellter Punkt
- 25 Hz Bildfrequenz
- 2 MP visuelle Kamera
- 3,2'' LCD-Bildschirm
- Bis zu 6 Stunden Dauerbetrieb
Wärmebild-Modul
- Bildsensor: Vanadiumoxid,Ungekühlte Focal-Plane-Array
- IR-Auflösung: 256 x 192 (49.152 Pixel)
- Pixelabstand: 12um
- Spektralempfindlichkeit: 8-14um
- NEDT (Wärmeempfindlichkeit): < 40mk (bei 25°C,F#=1,0)
- Brennweite: 3,6 mm
- Sichtfeld (FOV): 37,2° x 50°
- Bildfrequenz: 25 Hz
- Fokus: Fixed
- IFOV: 3,3mrad
- Blendenzahl: F1.0
- Minimaler Fokusstand: 0.3 m
Optisches Modul
- Bildauflösung: 1.600 x 1.200 (2MP)
- FOV: 55°x 42°
- Brennweite: 2mm
Bildanzeige
- Display: 240 x 320 Auflösung, 3.2 -Zoll-LCD-Bildschirm
- Farbpaletten: Black Hot, White Hot, Rainbow, Ironbow
- Bildmodi: Thermisch/Optisch/Fusion/BIB
- BIB: Thermisches Bild (Ausschnitt) im optischen Bild
- Fusion: Thermisches Bild und optisches Bild überlagert
Messung und Analyse
- Objekttemperaturbereich: -20°C bis 550°C
- Messgenauigkeit: Max (+-2°C,+-2%),für Umgebungstemperatur 15°C bis 35°C und Objekttemperaturüber 0°C
- Voreinstellungen für Messungen (Presets):Mitte,Hot-Spot, Cold-Spot, voreingestellter Punkt, Aus
- Temperatur Alarm: Akustische uns visuelle Warnung
Speicherung
- Speicher: EMMC (16GB)
- Bildspeicherkapazität: 90.000 Bilder
- Bilddateiformat: BMP mit Messdaten
Function
- LED Leuchte: Ja
- Wi-Fi: 802.11 b/g/n (2.4GHz)
- UVC-Bildschirm: Ja
-Level/Span: Auto/ Manuell
Energieversorgung
- Power: 3.7V DC/ 0.5A
- Leistungsaufnahme: 1.8 W
- Batterietyp: Aufladbarer Li-Ionen Akku
- Batteriebetriebszeit: 6 Stunden Dauerbetrieb
- Batterieladezeit: 3 Stunden
Allgemein
- Menüsprache: 21 Sprachen
- Betriebstemperaturbereich: -10°C bis 50°C
- Lagertemperaturbereich: -20°C bis 60°C
- Schutzart: IP54
- Falltest Höhe: 2m
- Schnittstelle: USB TYP-C
- Gewicht: ca.360 g
- Abmessungen: 221.7 mm x 73.5 mm x 80.5 mm
